Popis produktu

Prefabrikované samostatné moduly jsou zkompletované do jedné kouřové zástěny s libovolnou délkou a standardní rolovací výškou do 7 m pro časovou klasifikaci a teplotní zatížení D = 600 °C. Systém je standardně uzavírán pomocí systému „Gravigen“, tzn. uzavírání bez použití cizí energie a nutnosti požárních kabelů. Robustní pohonný systém, vytvořený pro cyklické namáhaní, je vhodný do 10.000 cyklů. Systém montáže kastlíku umožňuje montáž kastlíku nad sebou nebo vedle sebe, spojené ukončovací lišty pro všechny moduly, kombinovatelné s pružinovou ukončovací lištou a určené k uzavírání kouřové zástěny až k podlaze. Průchod osob je zde možný při implementaci alternativy s bočními vodícími lištami.

Moducoil

Konstrukce

textilní kouřové zástěny

Doklad o použitelnosti

UL 1784

Doklad

Z - 56. 429 - 916 • CE dle DIN EN 12101-1

Směr uzavírání

z vrchu dolů

Uzavírací cykly

1000 cyklů podle DIN EN 12101-1

Klasifikace

D 120 • DH 30 • klasifikace podle DIN EN 12101-1

Spouštění

schválené FSA • na straně budovy

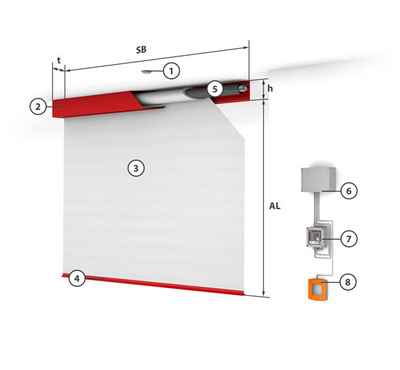

Konstrukční provedení - Jednotlivý modul

1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko


1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko

Systémová šířka

Rolovací výška

t

h

≤ 5 m

≤ 4,5 m

150 mm

150 mm

≤ 5 m

> 4,5 m - ≤ 7 m

185 mm

185 mm

> 5 m - ≤ 7 m

≤ 4,5 m

185 mm

185 mm

Konstrukční provedení - Multimodul – postavení nad sebou

1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko


1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko

Šířka systému

Rolovací výška

t

h

> 7 m

4,5 m

160 mm

280 mm

> 7 m

4,5 m - ≤ 7 m

195 mm

350 mm

Konstrukční provedení - Multimodul – postavení vedle sebe

1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko


1 Detektor kouře 2 Kastlík 3 Tkanina 4 Ukončovací lišta 5 Hřídel s trubkovým motorem 6 Řídící modul 7 Ovládání 8 Tlačítko

Šířka systému

Rolovací výška

t

h

> 7 m

4,5 m

250 mm

150 mm

> 7 m

4,5 m - ≤ 7 m

320 mm

185 mm

Vodící lišty

Standardní

Stěna

Vodící lišty - Stěna

a 80 mm b 70 mm

Ostění

Vodící lišty - Ostění

a 80 mm b 70 mm

Nika

Vodící lišty - Nika

a 80 mm b 70 mm aN 85 mm bN 80 mm

Skříň

Standardní

Stěna / jednotlivý modul

Strop / jednotlivý modul

Stěna / nad sebou

Strop / nad sebou

Strop / vedle sebe

Stěna / vedle sebe

Varianty montáže skříně

Montáž na stěně

Montáž na stropě

Na zavěšení

Ukončovací lišty

Standardní

Standardní

Standardní

Speciální provedení

Pružinová ukončovací lišta

Pružinová ukončovací lišta
