Smokeshield-S

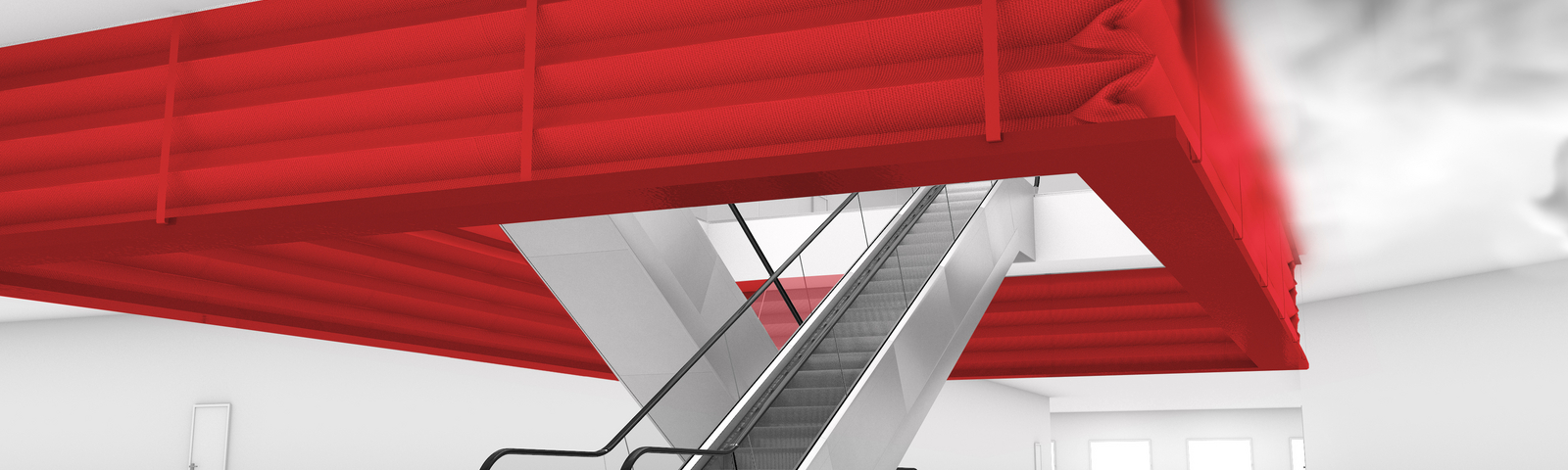

Die raumbildende Rauchschürze für hohe Ansprüche

Produktbeschreibung

Rechteckige oder polygonförmige Grundfläche der Rauchschürze. Kantenabmessungen bis 16 m und Abrolllängen bis 6 m. Für hohe Zeitklasse und Temperaturbelastungen D 120 (600 °C). Ohne Restöffnungen - weder im oberen Bereich noch an den Ecken. Keine Stützen notwendig, trotzdem absolute Dichtigkeit auch bei hoher Druckbelastung. Niedrige Einbauhöhe des Gehäuses von ca. 125 mm bei einer AL < 3,0 m. Standardmäßig mit dem Antriebssystem "Gravigen", d. h. Schließen ohne Fremdenergie, feuerresistente Kabel sind nicht nötig. Redundante Antriebssysteme als Absturzsicherung. Geeignet (zugelassen) auch als bodenschließende Rauchschürze.

Bauart	Textile Rauchschürze
Verwendbarkeitsnachweis	CE nach DIN EN 12101-1 • UL 1784
Gewebe	Ecotex 1100 A2
Nachweis	Z - 56.429 - 916 (Gewebe) • IBS 08062415 • UB 3.3/ 10-018-1 • 0761-CPD-0060
Schließrichtung	von oben nach unten
Schließzyklen	C
Führungsart	Führungsschienen • ohne Führungsschienen
Klassifizierung	DH 120 • D 120 • Klassifizierung nach DIN EN 12101-1
Auslösung	Zugelassene Feststellanlage • Bauseitig

Downloads

Datenblatt [PDF]

Systemzeichnung

1 Rauchmelder 2 Gehäuse 3 Führungsschiene 4 Rohrmotor 5 Textil 6 Abschlussleiste 7 Wickel 8 Ansteuerungsmodul 9 Steuerung mit Bedieneinheit 10 Handauslöser SL Systemlänge

Gewebe	Systemumfang	Abrolllänge (AL)	t	h
Ecotex 1100 A2	< 50 m	< 3 m	490 mm	125 mm
Ecotex 1100 A2	< 50 m	> 3 m - ≤ 6 m	490 mm	225 mm
Heliotex EW 90	< 50 m	< 2,2 m	490 mm	125 mm
Heliotex EW 90	< 50 m	> 2,2 m - ≤ 4,5 m	490 mm	225 mm
Heliotex EW 90	< 50 m	> 4,5 m - ≤ 6 m	490 mm	450 mm
